医用中心供氧系统工作原理和结构组成

发布时间:2016-04-09   点击:

医用中心供氧系统工作原理和结构组成

医用中心供氧系统工作原理和结构组成

 一.工作原理
1.医用中心吸引系统。
医用中心吸引系统的负压源是中心吸引站的真空泵机组,通过真空泵机组的抽吸使吸引系统管路达到所需负压值,在手术室、抢救室、治疗室和各个病房的终端处产生吸力,提供医疗使用。
2.医用中心供氧系统。
医用中心供氧系统的氧气气源集中在中心供氧站,气源氧气通过减压装置和管道输送到手术室、抢救室、治疗室和各个病房的终端处,提供医疗使用。
二.结构组成
1.中心吸引系统(1)中心吸引系统主要由中心吸引站、管道、阀门及终端插头等组成。
(2)中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。
(3)中心吸引系统管路的末端,即输向患者的一端,连有快速接头(或一般接头),插入(或连接)防止液体倒流吸引装置等。
2.中心供氧系统
(1)中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头等组成。
(2)中心供氧站为集中存放医院氧气气源的建筑物。
供氧方式有:氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。
氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀(或释压阀)等组成。
液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。
制氧机供氧由制氧机、储气装置、管道及报警装置等组成。
(3)汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。

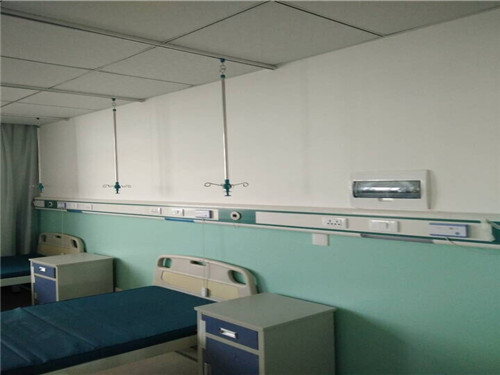

(4)终端由快速接头插座(或一般气体接头),可插入(或连接)氧气湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成。
